Sopii Cummins Generator Radiatorille Valmistajat

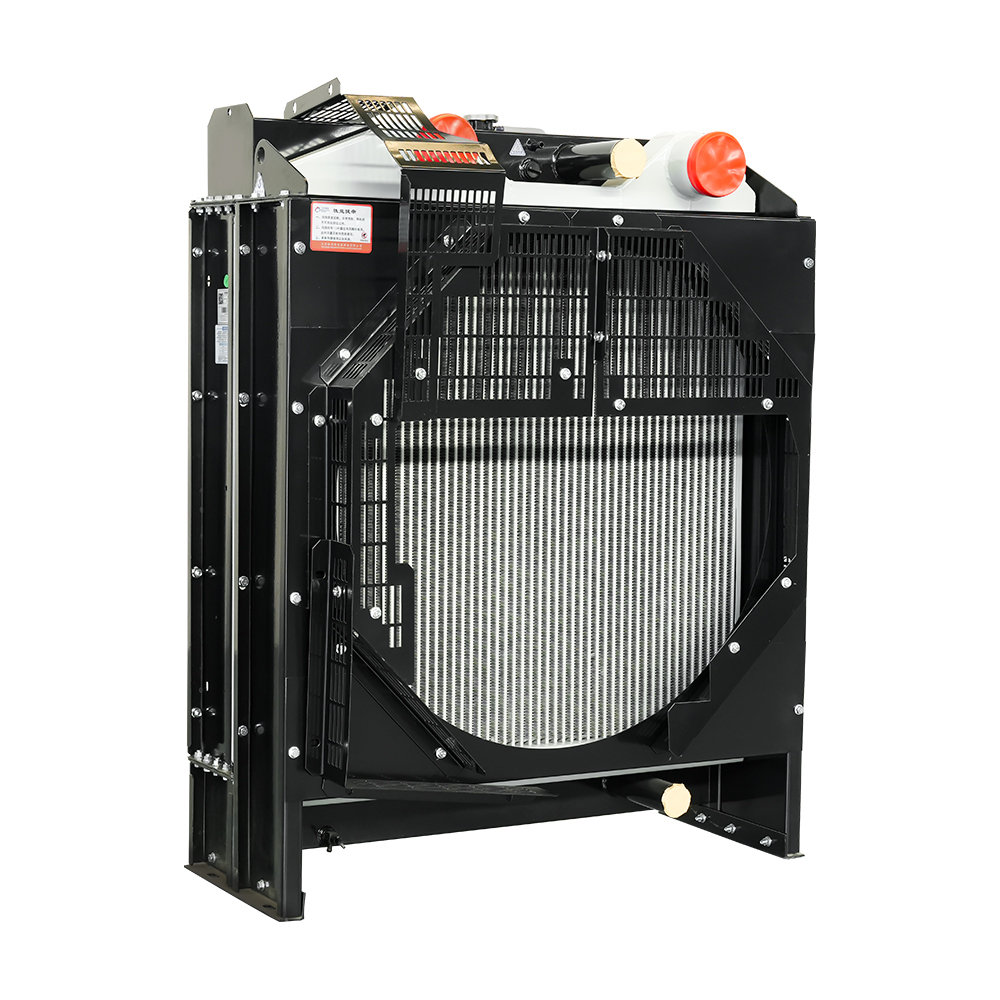

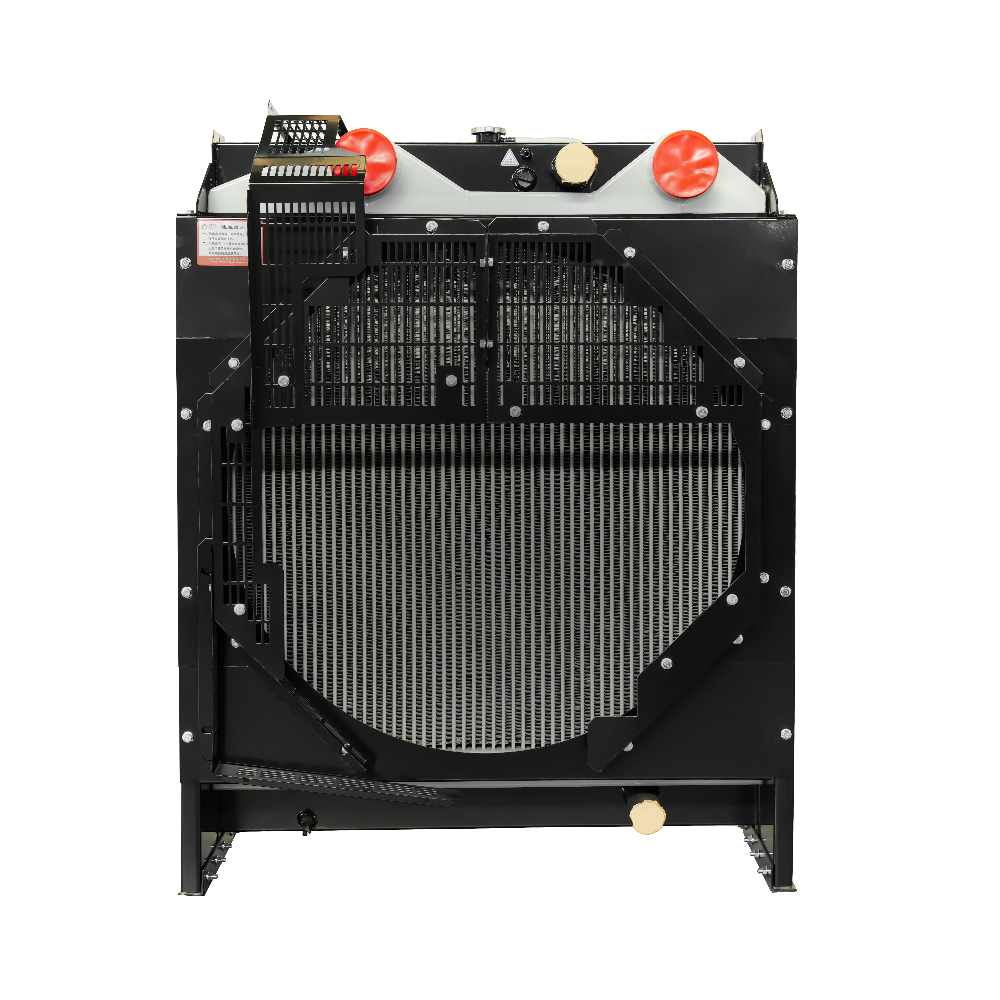

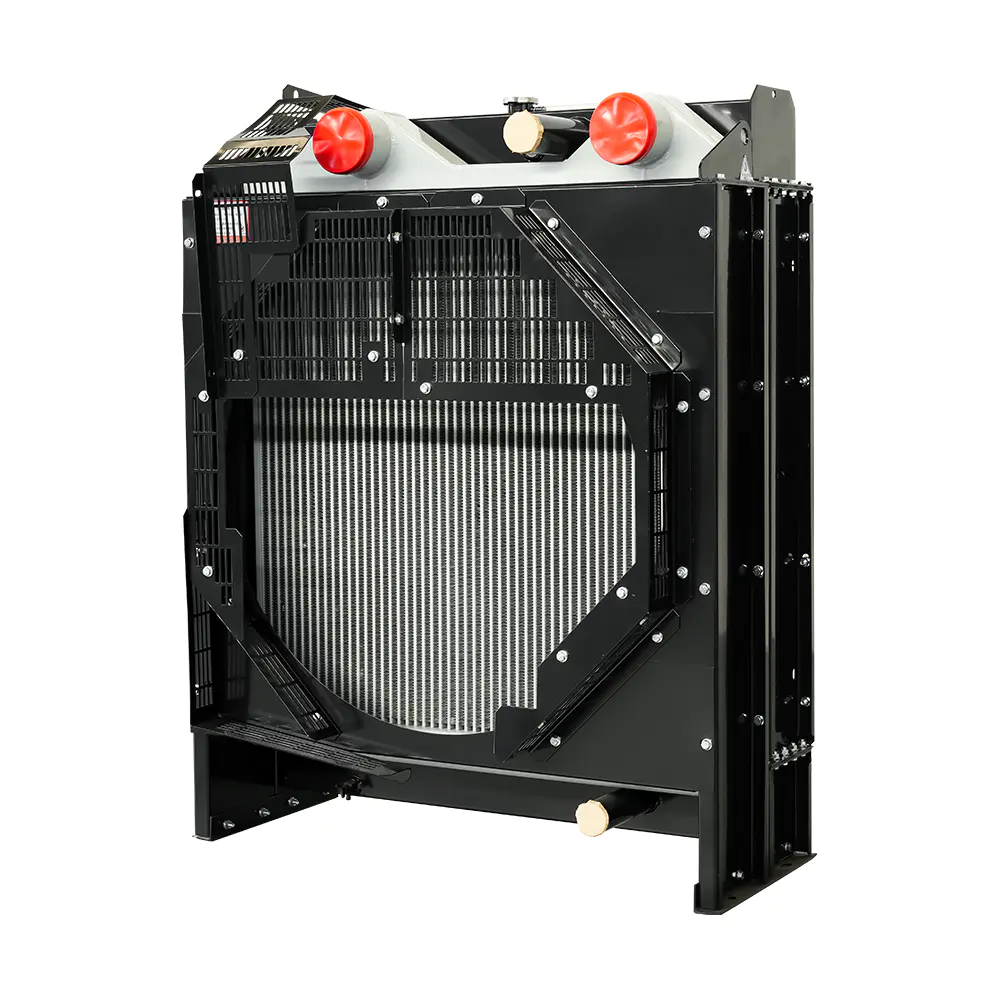

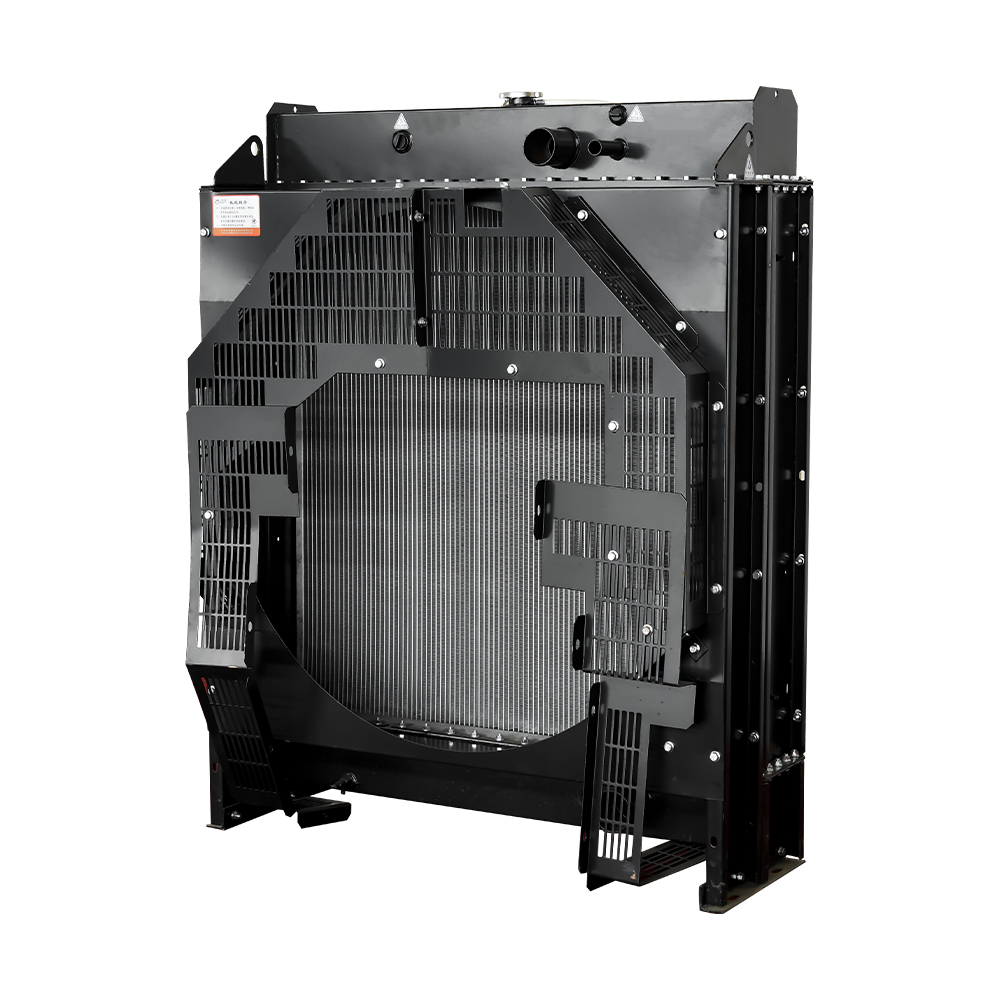

Cummins Generator Radiators: Täysi sarjan kattavuus

Valmistamme ja toimitamme tarkasti suunniteltuja lämpöpattereita kaikki tärkeimmät Cummins-genset-moottorisarjat — kompakteista B-sarjan laitteista megawattiluokan QSK-alustoille. Jokainen jäähdytin on suunniteltu vastaamaan kohdemoottorimallin erityistä lämmönpoistoprofiilia, jäähdytysnestepiirin kokoonpanoa ja asennusvaatimuksia. Alla on sarjakohtainen yleiskatsaus, joka auttaa sinua löytämään oikean jäähdytysratkaisun.

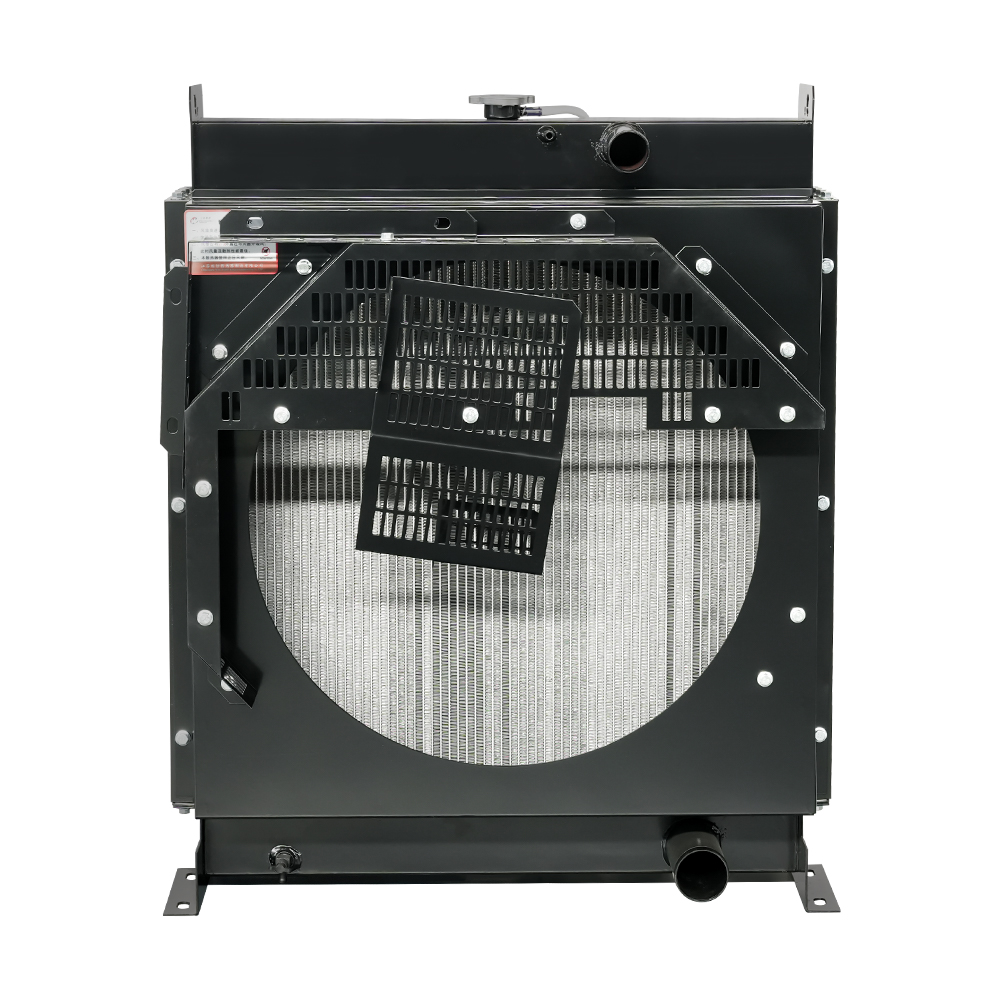

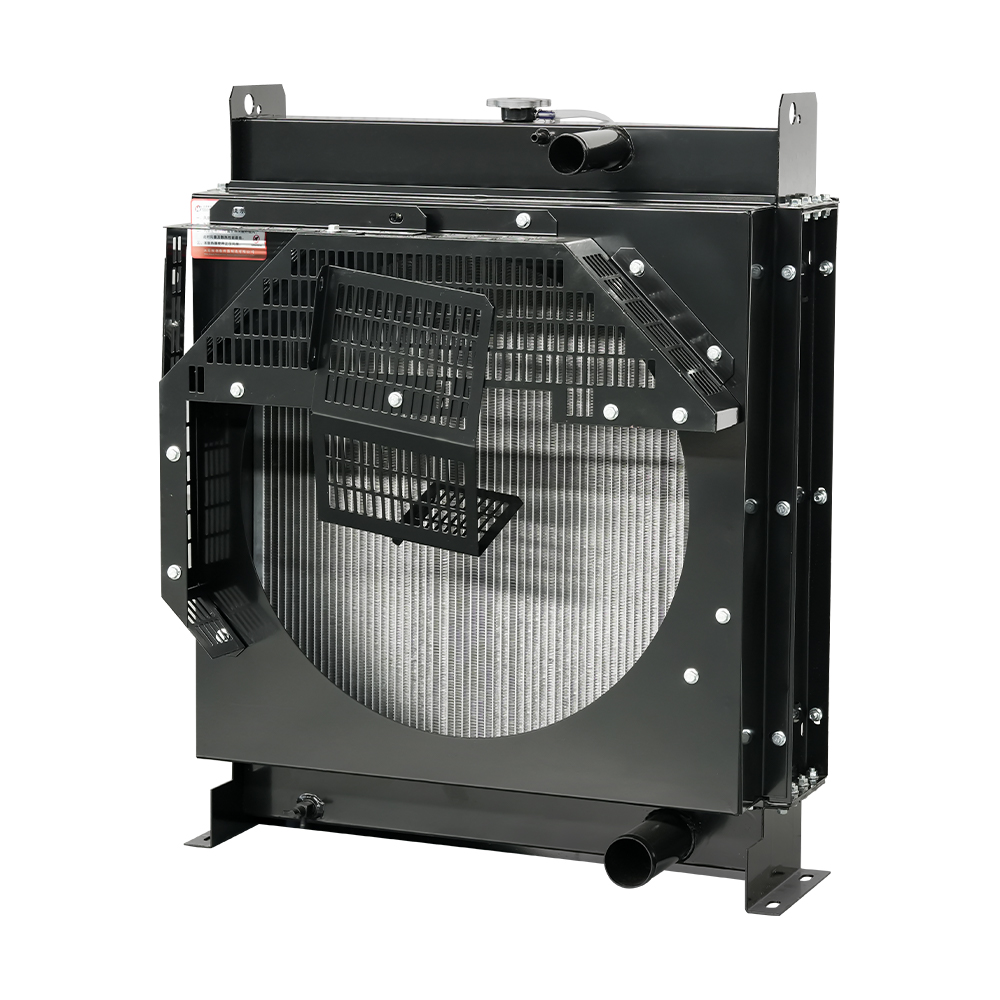

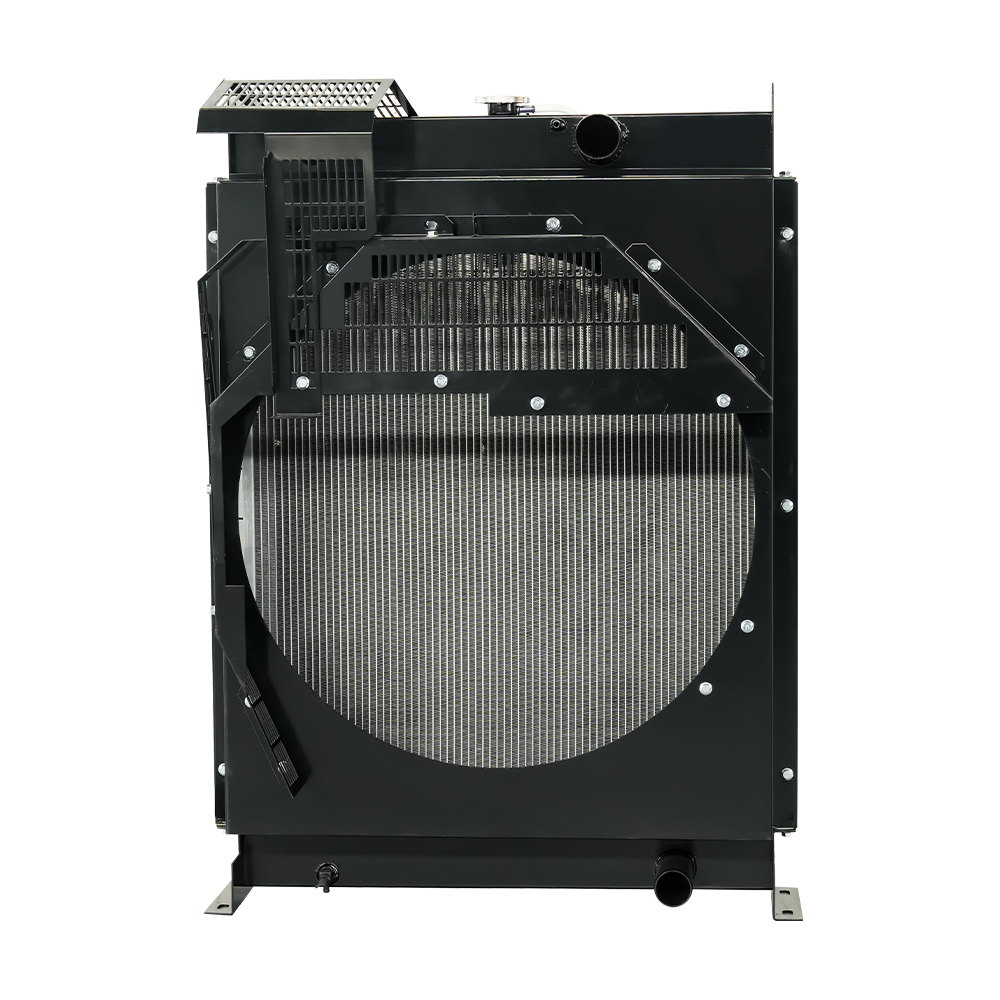

B-sarja ja C-sarja - 17 - 275 kVA

B-sarja (4BT, 4BTA, 6BTA, 6BTAA) ja C-sarja (6CTA, 6CTAA) ovat kaupallisissa generaattoreissa laajimmin käytettyjä Cummins-moottoreita. B-sarjan patterit käyttävät tyypillisesti moottoriin asennetut, hihnakäyttöiset tuuletinkokoonpanot alumiini- tai kupari-messinkiytimillä. C-sarjan moottoreissa on turboahdettu jälkijäähdytys, joka vaatii jäähdyttimiä integroidut ahtoilmajäähdyttimen (CAC) osat tai erillinen jälkijäähdytin.

Tämän valikoiman tärkeimpiä valintatekijöitä ovat tuulettimen halkaisijan yhteensopivuus, yläsäiliön ja säiliön pohjan liitäntäkoko ja se, onko asennus avoliukumäinen vai katos. Moottorikäyttöisiä (etäkäyttöisiä) versioita on saatavana sisä- tai konttikäyttöön, jossa ilmavirran reititys on erotettava moottoritilasta.

Peitetyt mallit: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 ja moottorikäyttöiset versiot.

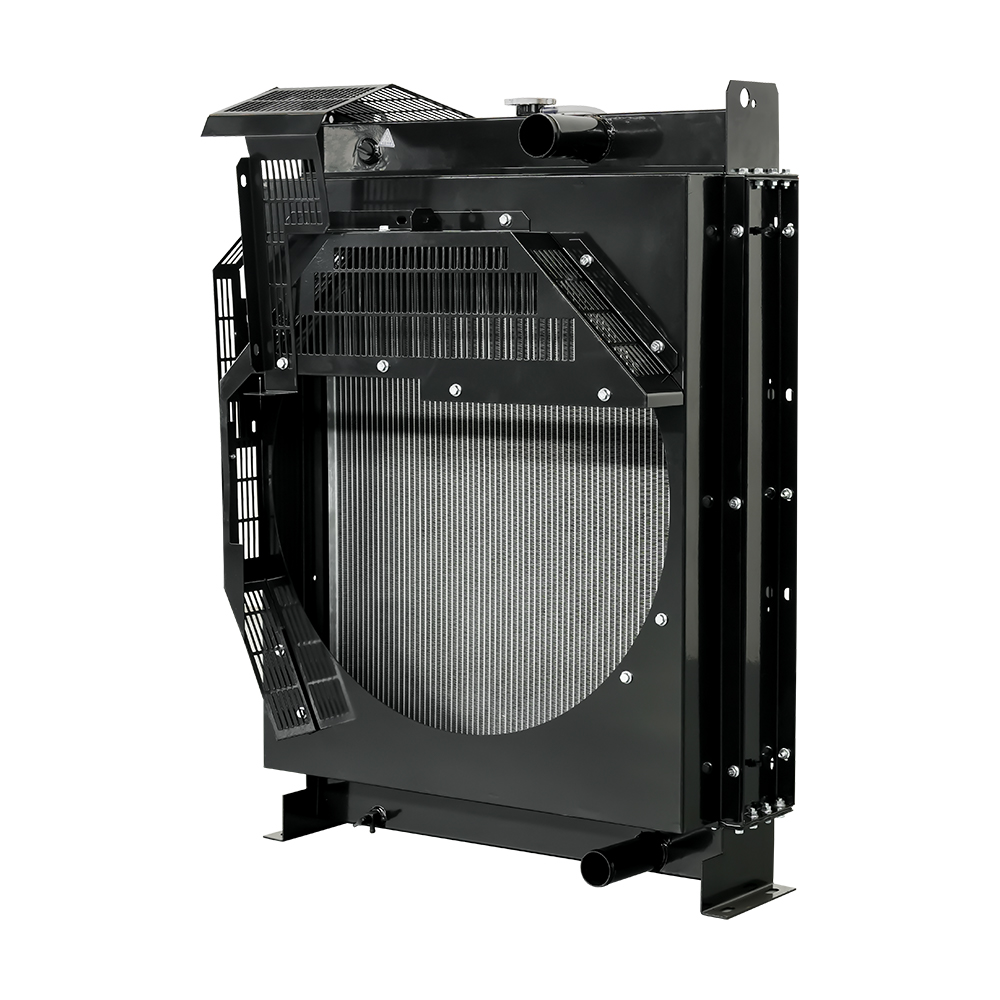

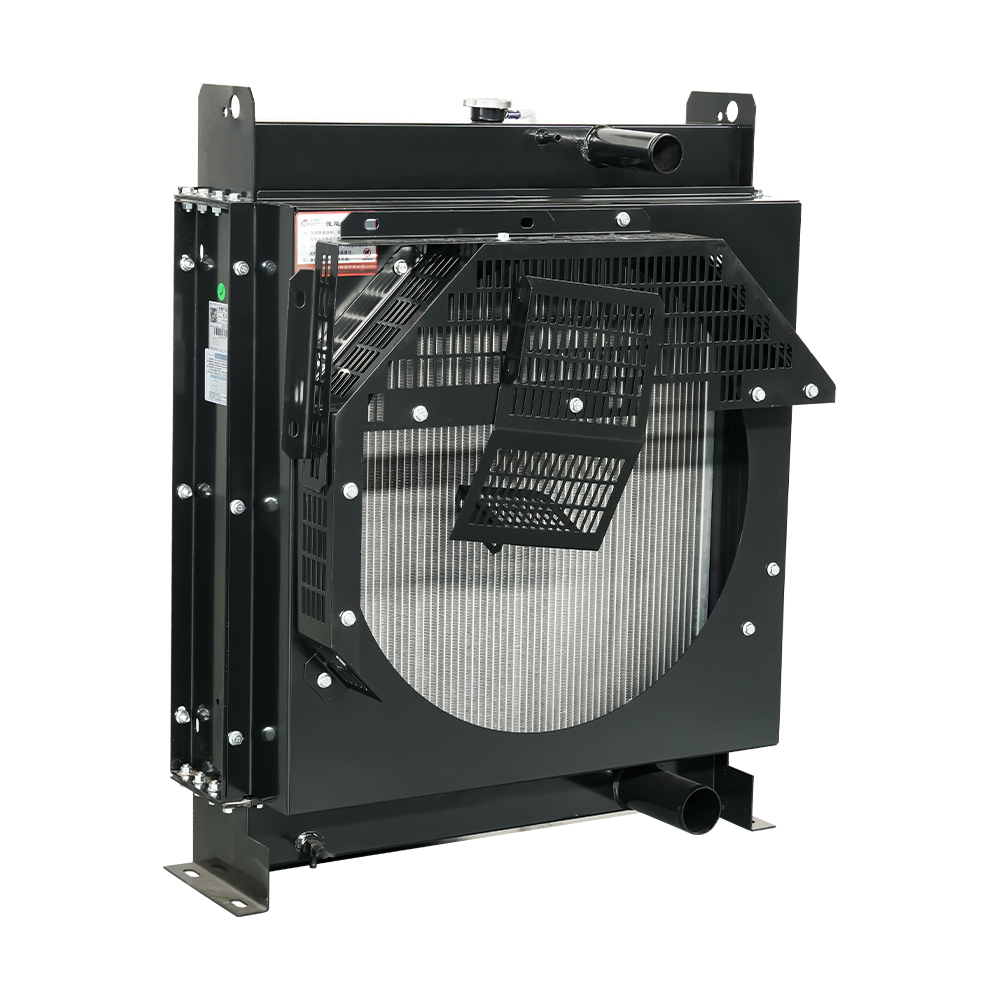

F-sarja ja Z-sarja — Kompaktit ja modulaariset alustat

F-sarja (F2.8) on suunniteltu kevyisiin ja vuokraaviin generaattorisovelluksiin kompakti jalanjälki ja nopea käyttöönotto ovat prioriteetteja. Sen jäähdytinpaketti on mitoiltaan rajoitettu, mikä tekee tarkasta sydämen mitoituksesta ja suojuksen sovituksesta kriittisiä kierrätyshäviöiden välttämiseksi.

Z-sarjan (6ZTAA13) moottoreiden teho on 400–550 kVA generaattoreita, ja niissä on korkeampi lämmönpoistokuormitus. suurempikokoiset jäähdyttimen ytimet pidennetyllä eväsyvyydellä . Saatavilla on sekä tuuletin- että moottorikäyttöisiä kokoonpanoja. Esimerkiksi 6ZTAA13-G4-D moottorikäyttöisessä jäähdyttimessä on 1575 × 1286 × 1135 mm kuori ja 152 m² lämmönpoistoalue .

Peitetyt mallit: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

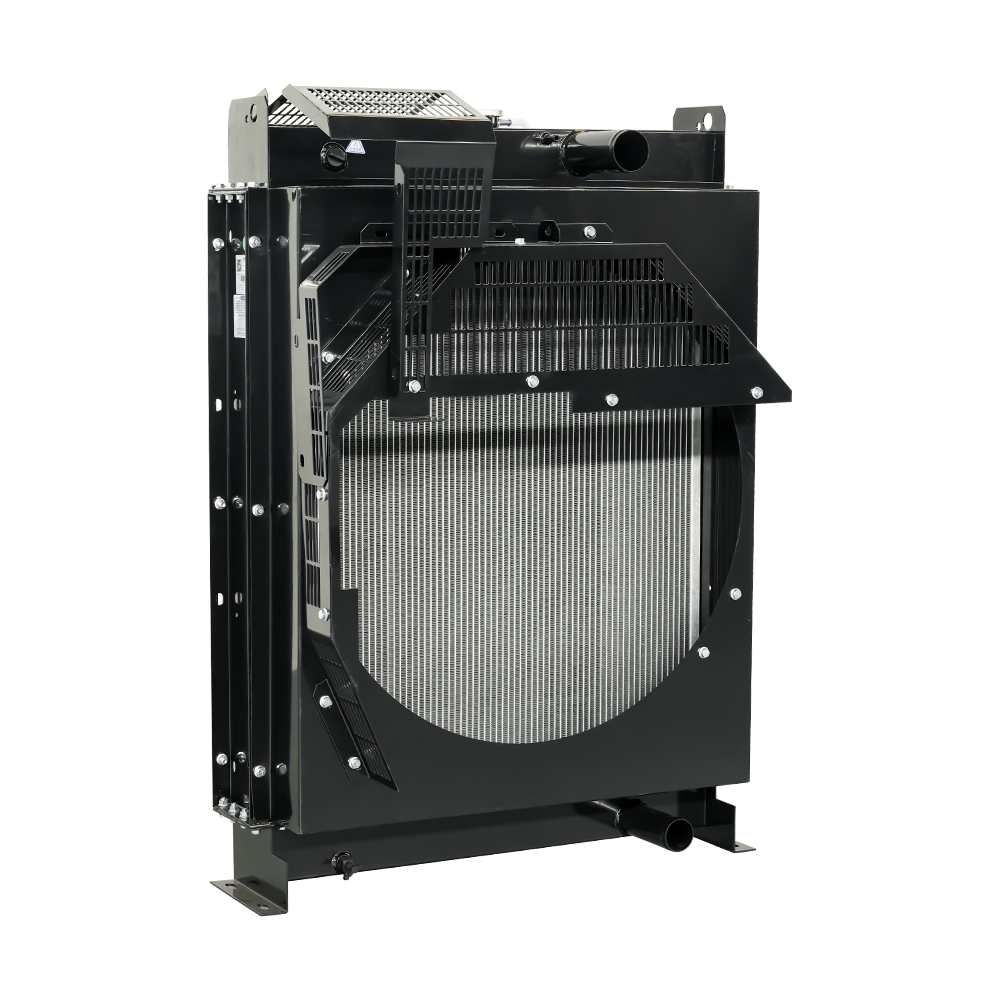

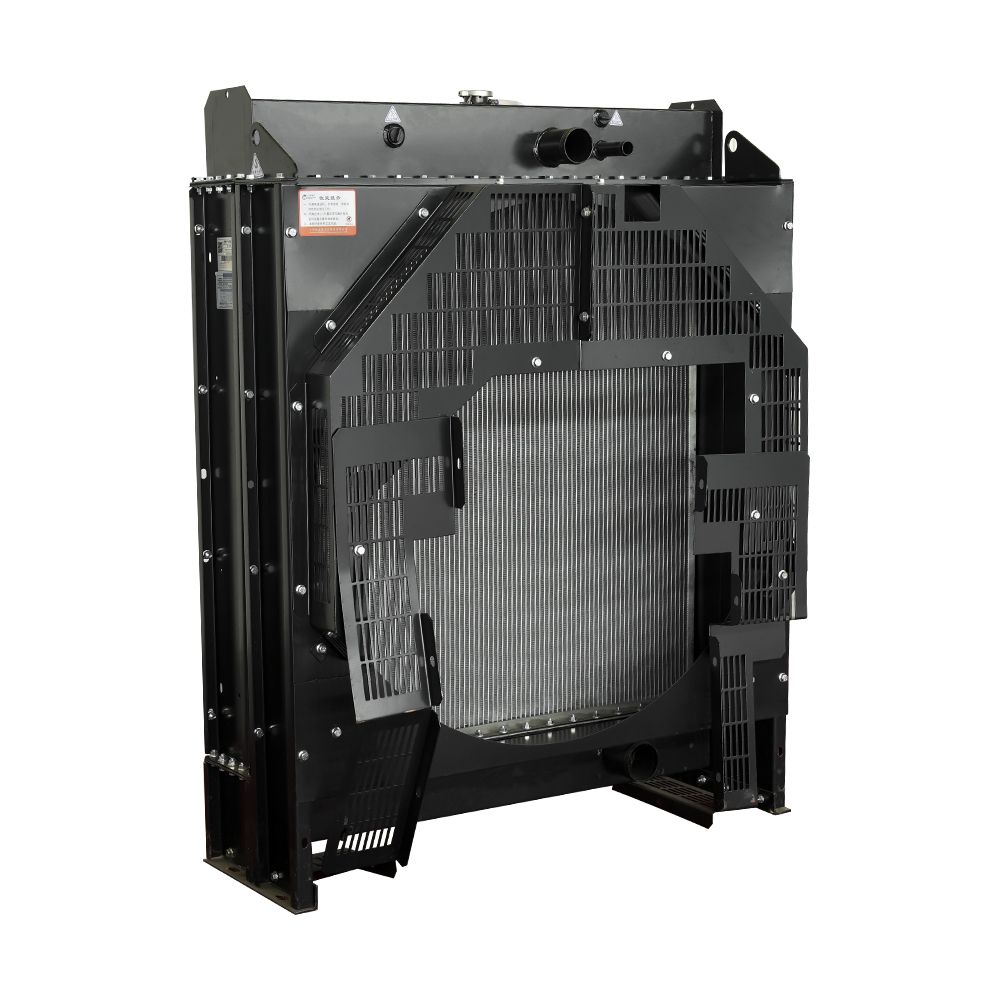

L-sarja – 6LTAA9,5 (275–400 kVA)

6LTAA9.5-moottorisarjassa on turboahdettu ja jälkijäähdytetty kokoonpano, joka tuottaa a kaksipiirinen jäähdytystarve : vaippavesijäähdytys ja erillinen matalan lämpötilan ahtoilmapiiri. Tämän sarjan jäähdyttimien on tarjottava riittävästi sydänalaa molemmille piireille ylittämättä asennuskuoren rajoituksia.

6LTAA9.5-G1 tuulettimella toimiva jäähdytin saavuttaa lämmönpoistoalueen 74,9 m² , kun taas moottorikäyttöinen versio laajentaa tämän 93,3 m² — soveltuu korkean ympäristön tai alhaisten korkeuksien asennuksiin.

Peitetyt mallit: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

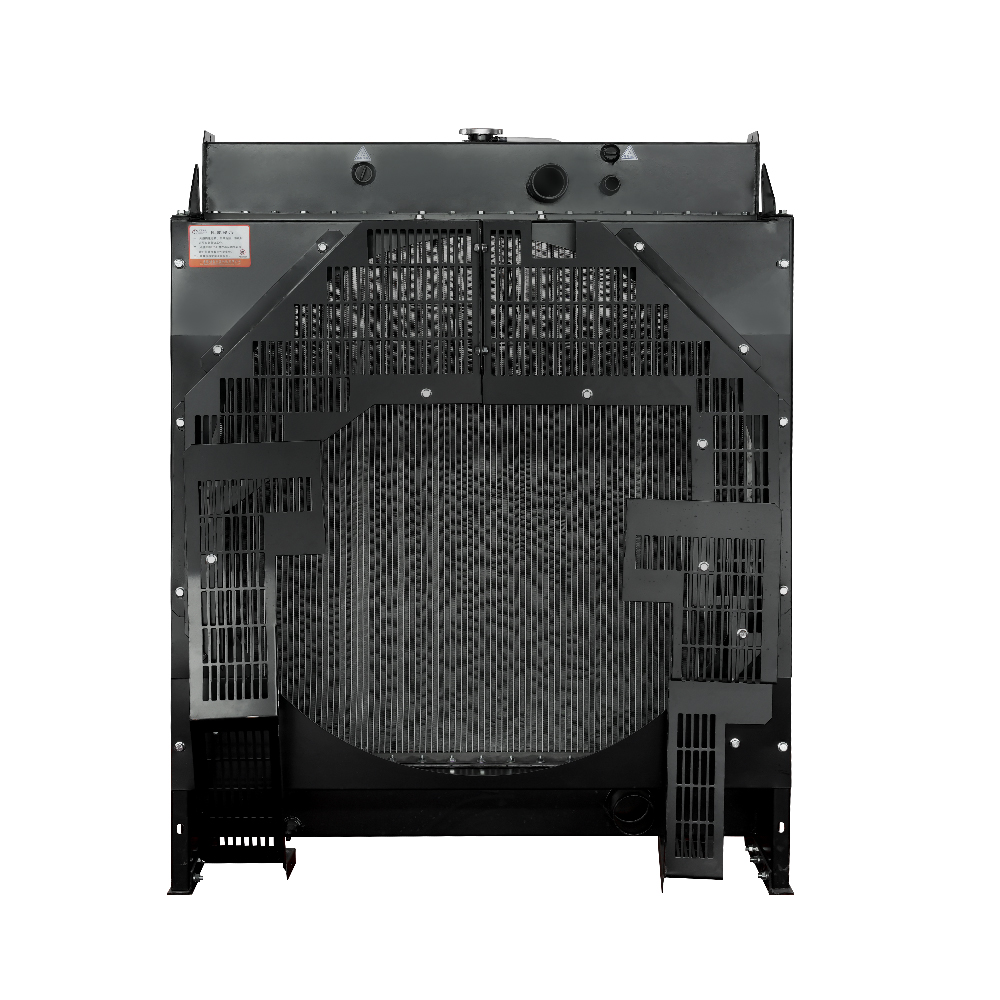

N-sarja — NTA855 & NTAA855 (350–500 kVA)

N-sarjan (NTA855, NTAA855) moottorit ovat todistetusti pitkätahtisia työhevosia, joilla on huomattavat jäähdytysnesteen virtausmäärät. Niiden jäähdyttimille on ominaista suuret tuulettimen halkaisijat (Φ850–Φ950 mm) ja suuri vesikapasiteetti (30–65 l) , välttämätön vakaalle lämmönsäätelylle jatkuvassa päätehokäytössä.

Etäasennusta vaativiin sovelluksiin, kuten konttikäyttöisiin generaattoreihin tai generaattorihuoneisiin, on saatavana moottorikäyttöisiä vaakasuuntaisia ​​vesisäiliökonfiguraatioita (WS-tyyppi), joiden avulla jäähdytin voidaan sijoittaa jopa kymmenien metrien päähän moottorista. Putken mitoitus ja staattinen pää on laskettava huolellisesti pysymään moottorin jäähdytysnestepumpun paineen sisällä.

Peitetyt mallit: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

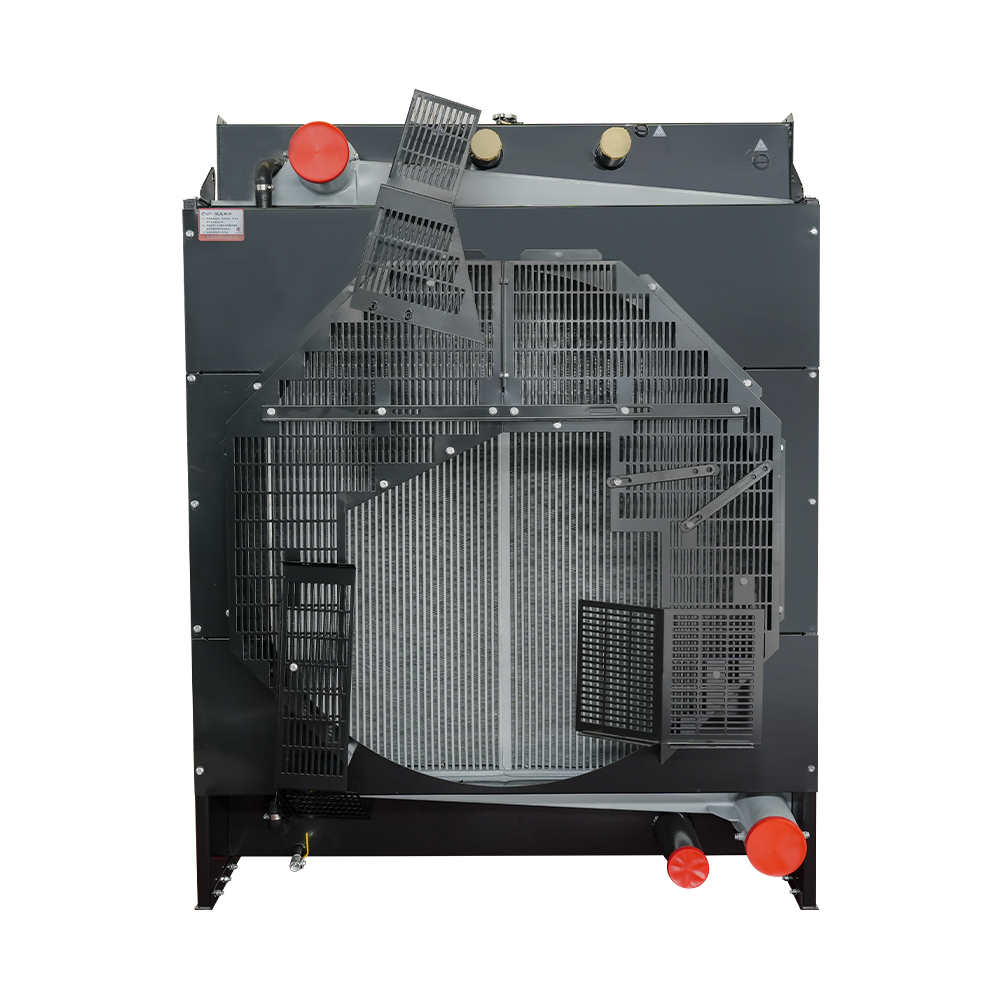

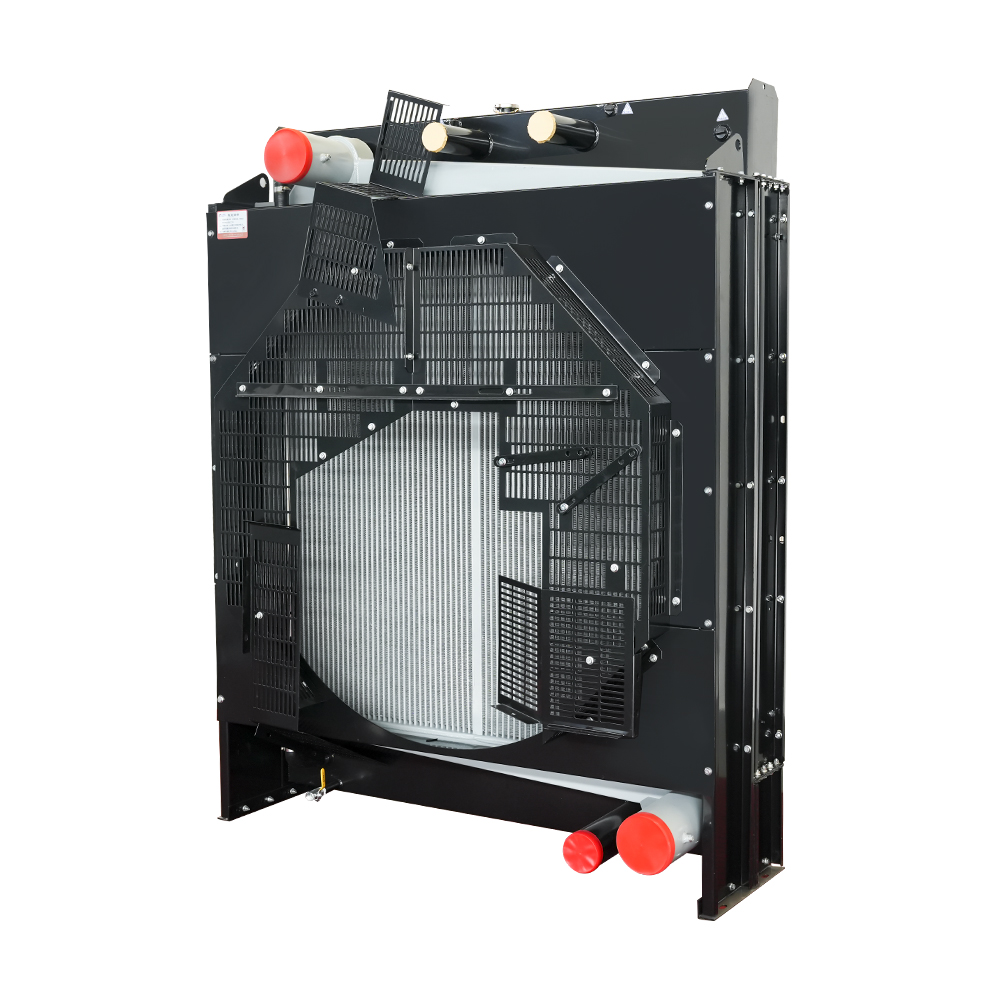

KTA19-sarja - 400-700 kVA

KTA19- ja KTAA19-moottorit ovat suuritehoisia turboahdettuja jälkijäähdytteisiä yksiköitä, joissa merkittäviä välijäähdyttimen lämpökuormia vaativat omistautunutta hallintaa. Tämän sarjan tuuletinpatterit käyttävät puhaltimen halkaisijaa Φ1150 mm asti ja saavuttavat lämmönpoistoalueet, jotka vaihtelevat 57,3 m² (KTA19-G4) - 212,4 m² (KTAA19-G5) , vaihtoehdosta riippuen.

Päätehopumppusovelluksiin (KTA19-P600 - P840) etätyyppiset ja vaakasuuntaiset vesisäiliöpatterikokoonpanot tarjoavat asennuksen joustavuutta säilyttäen samalla täyden lämpökapasiteetin. Heat exchanger (shell-and-tube) options are also available for closed-loop cooling systems.

Peitetyt mallit: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818 sekä WS- ja HBJ-kaukosäädinversiot.

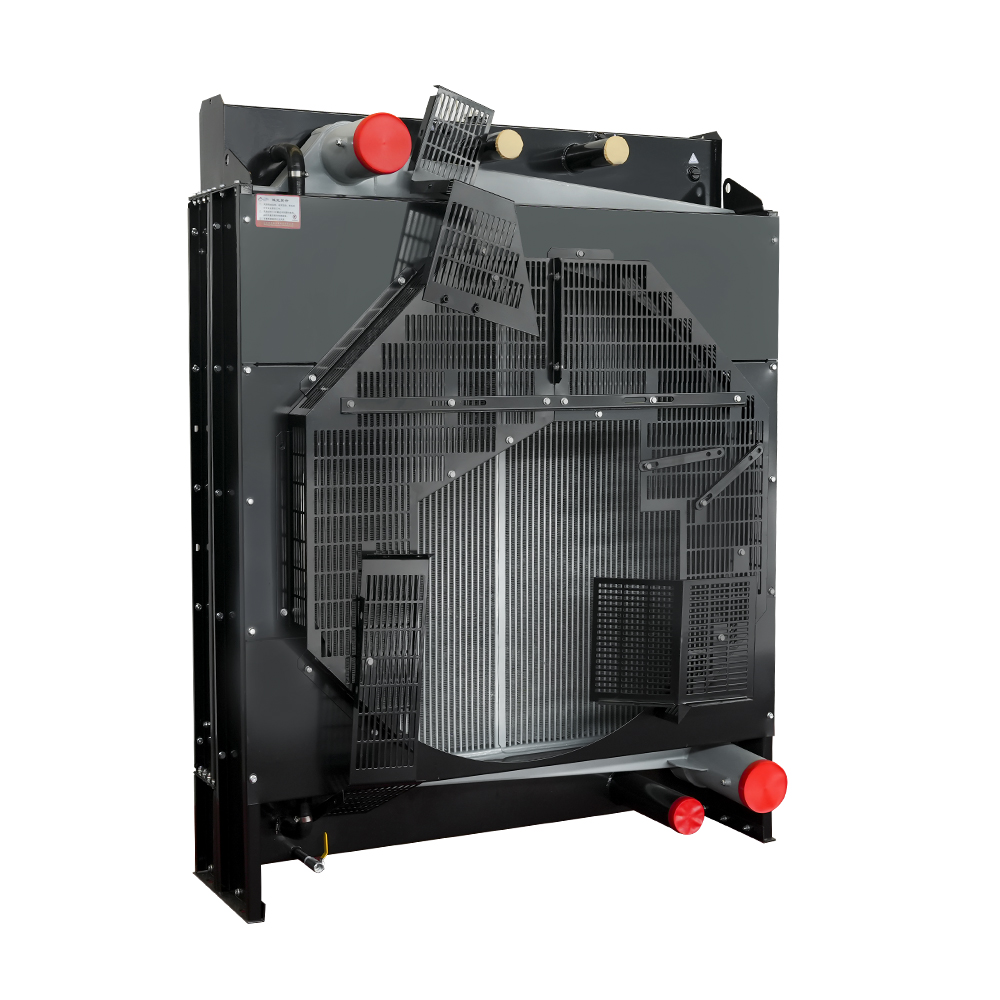

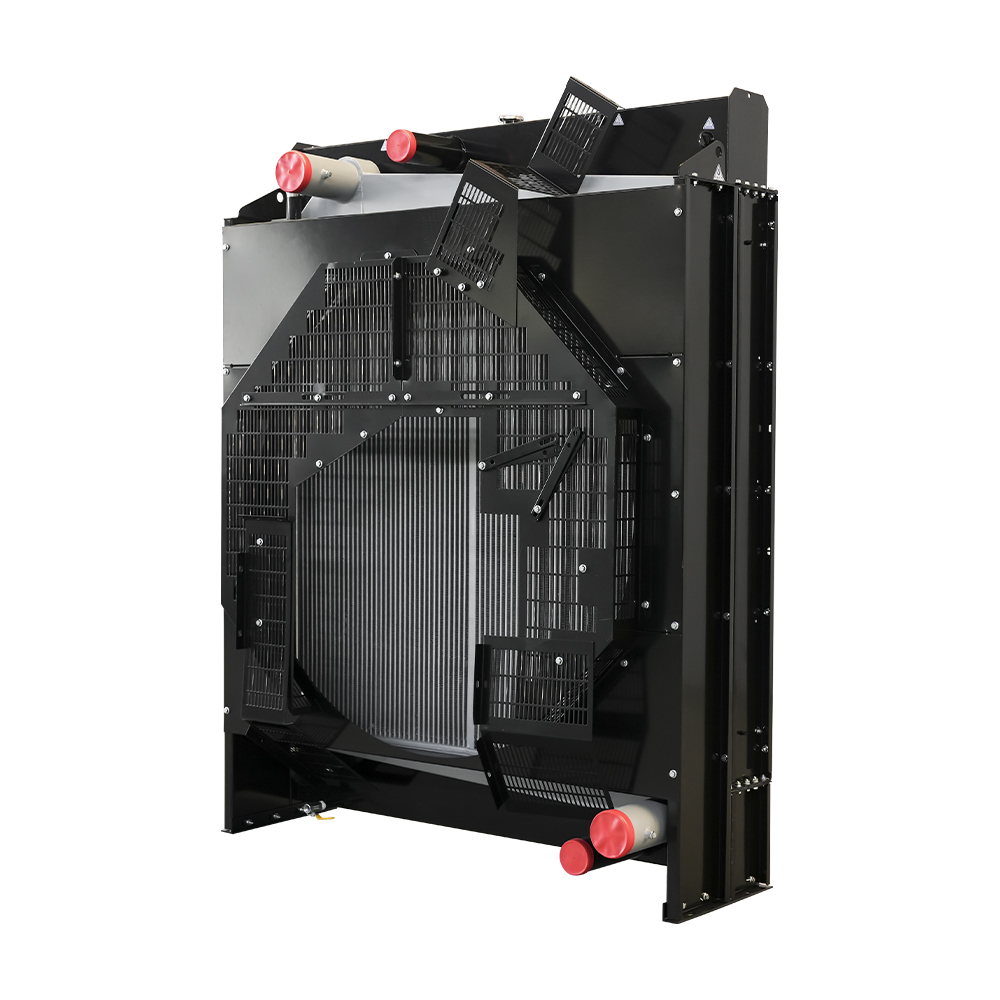

KTA38-sarja - 800-1400 kVA

KTA38-sarja edustaa yhtä Cumminsin vaativimmista lämpöhaasteista alle megawattialueella. Kokonaislämmön hylkäys täydellä kuormalla voi lähestyä 800-1000 kW , requiring radiator assemblies with fan diameters up to Φ1556mm and heat dissipation areas reaching 233,9 m² (KTA38-G9) .

Sekä tuuletin- että moottorikäyttöisiä kokoonpanoja on varastossa. For data centers, mining sites, and oil & gas facilities where gensets are installed indoors, vaakasuuntaiset vesisäiliöpatterit (WS-tyyppi) ja levytyyppiset lämmönvaihtimet (HBJ-tyyppi) tarjoavat tarvittavan lämpökapasiteetin joustavalla etäsijainnilla – jopa usean metrin etäisyydellä moottorista.

Peitetyt mallit: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus WS and HBJ remote and heat-exchanger variants.

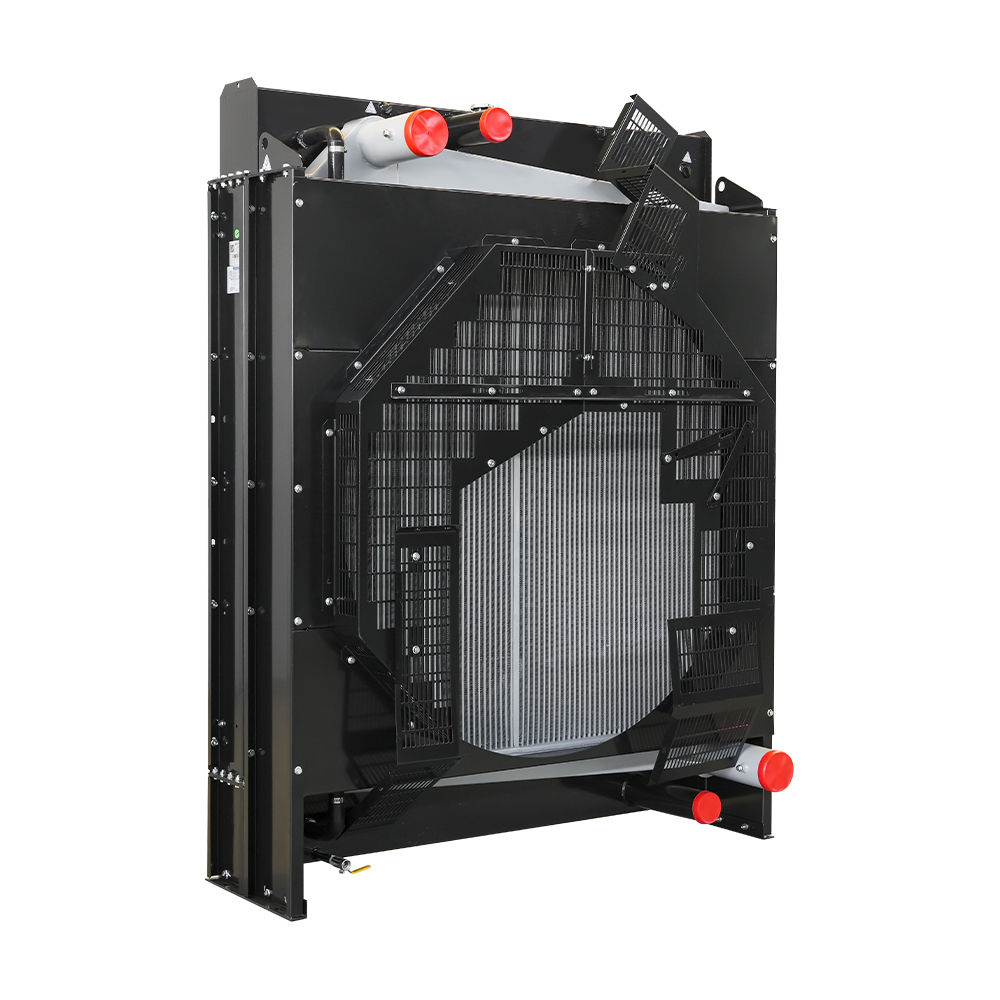

QSK-sarja - 1000 kW - 4500 kW

QSK-alusta (QSK19, QSK23, QSK50, QSK60) toimii kriittisten, suuren kapasiteetin generaattoreiden avulla sairaaloissa, datakeskuksissa, kaivoslaitoksissa ja offshore-alustoissa. Tässä mittakaavassa total heat rejection can exceed 2–4 MW per unit , making cooling system design a project-level engineering exercise.

Radiators for QSK engines are the largest in our Cummins portfolio. Esimerkiksi jäähdyttimessä QSK60-G8-P on a 2714×2619×1205mm kuori, 315,5 litran vesitilavuus ja 570,7 m² lämmönpoistoalue — making it one of the most thermally intensive single-unit radiators in generator set applications. Four-motor drive configurations are available for maximum airflow and reliability redundancy.

Peitetyt mallit: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

QSB / QSL / QSX / QSZ-sarja – QS-alusta (30–900 kVA)

QS (Quantum System) -alusta kattaa laajan tehospektrin elektronisesti ohjattujen, päästöjä koskevien moottoreiden kautta. Their integrated fuel and thermal management systems often result in higher charge air temperatures and more precise coolant temperature requirements verrattuna mekaanisiin edeltäjiin.

• QSB7-G5: Tuulettimen halkaisija Φ900mm, 73 m² lämmönpoistoalue – sopii 200 kVA luokan generaattoreille.
• QSL8.9-G4 / QSL9-G7: Keskitason L9-alusta; both fan-driven and motor-driven options with 78.8–88.7 m² dissipation area.
• QSX15-G8: Tehokas X15-alusta; 115.3 m² dissipation area, fan diameter Φ1155mm.
• QSZ13-G2/G3/G7/G310: Z13-taso, joka kattaa 450–600 kVA; lämmönpoistoala 106,5–129,5 m².

Kaikki QS-sarjan jäähdyttimet on suunniteltu moottorin evälle optimoiduilla sertifioidut jäähdytysnesteen lämpötilarajat , varmistaen, että vaatimustenmukaisuus säilyy ilman vähennystä nimellisissä ympäristöolosuhteissa.

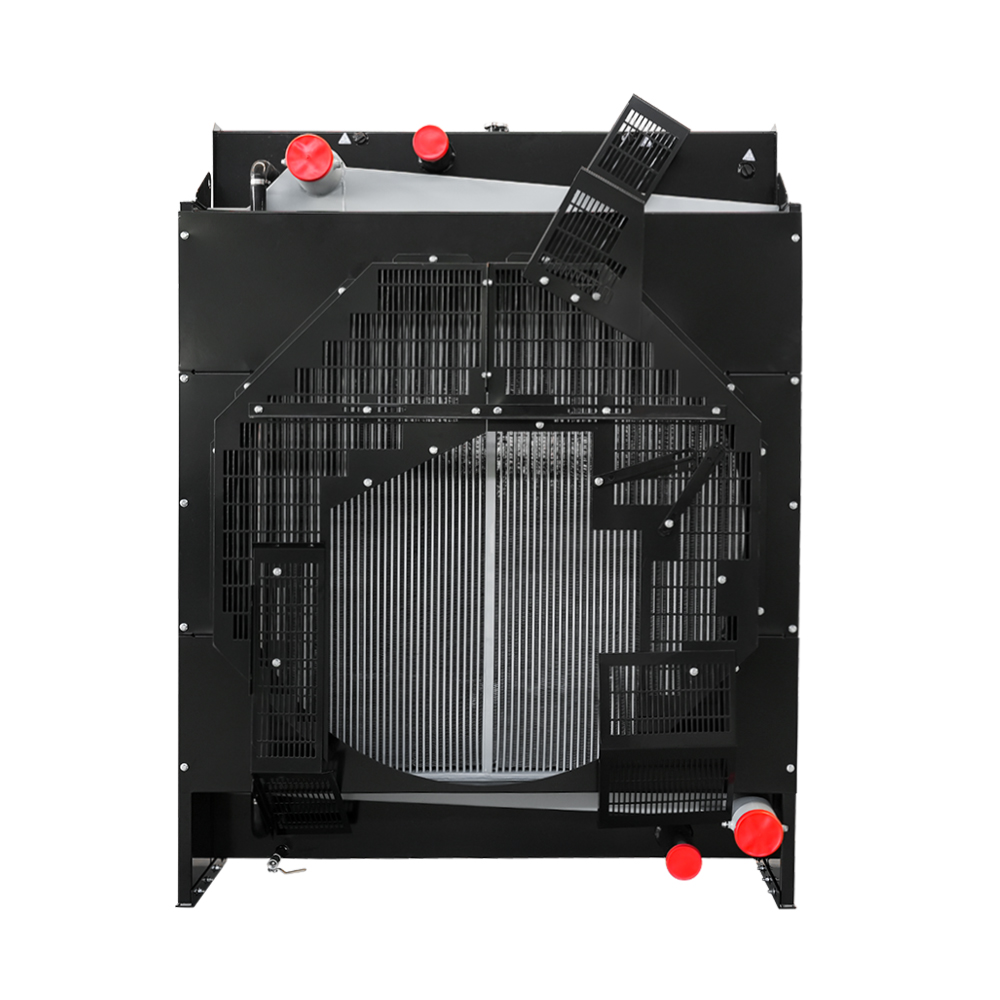

VTA-sarja — V-Configuration High-Output (500–1200 kVA)

The VTA28 engine's V-block architecture creates specific coolant distribution requirements. Patterien on toimitettava symmetrinen virtaus molempien sylinteriryhmien yli lämmön epätasapainon estämiseksi. VTA28-G5- ja VTA28-G6-patterien tuulettimen halkaisijat ovat Φ1260–Φ1460mm ja lämmönpoistoalueet 175,3 m² , with deep cores to handle the combined jacket water and oil cooler heat loads characteristic of large V-engines.

Peitetyt mallit: VTA28-G5, VTA28-G6.

MTA-sarja — Marine Cooling Solutions

MTA (Marine Turbocharged Aftercooled) -moottoreihin perustuvat merigeneraattorit toimivat ympäristöissä, joissa perinteiset ilmajäähdytteiset patterit ovat epäkäytännöllisiä. MTA-patterimme on suunniteltu vaipan veden lämmönvaihtimet jäähdytetään merivedellä tai raakavesikiertoilla. Materiaalivaihtoehtoja ovat kupronikkeliputkiniput suolaveden kestävyyttä varten ja titaanielementit aggressiivisiin offshore-ympäristöihin.

Oikea meriveden virtausnopeus ja siivilän mitoitus ovat välttämättömiä lämmönsiirtopintojen pitämiseksi puhtaina. Kaikki MTA-lämmönvaihdinmallit täyttävät termostaattiventtiilien vaatimukset estää kostean pinoamisen ja kondensoitumisen alhaisen kuormituksen aikana.

Peitetyt mallit: MTAII-G2A, MTAAII-G3.

QSNT-sarja — maakaasu- ja kaksipolttoainealustat

Kaasukäyttöiset Cummins-gensetit QSNT-alustalla esittelevät a erilainen palamislämpöprofiili verrattuna dieselkoneisiin, jotka tyypillisesti toimivat korkeammissa ahtoilman lämpötiloissa. QSNT-patterit sisältävät matalan lämpötilan jälkijäähdytysosat vaimentaa nakutusta ja säilyttää samalla tehon eri polttoainekoostumuksilla.

QSNT-G3- ja QSNT-G4X-yksiköt kattavat puhaltimien halkaisijat Φ945 mm asti ja lämmönpoistoalueet ovat 69,5–139,8 m². Levylämmönsiirrin (HGPBJ) -versioita on saatavana asennuksiin, joissa jäähdytin on irrotettava generaattorikotelosta.

Peitetyt mallit: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ kaukosäädintyyppi.

Kuinka valita oikea Cummins-jäähdytin

Varmistaaksesi oikean patterin teknisen projektin, tarvitset seuraavat tiedot:

1. Moottorin malli ja generaattorin mallinumero (esim. KTA19-G8, QSX15-G8) – tämä määrittää sydämen lämmönpoistotiedot ja liitännän mitat.
2. Asennustyyppi — avoin liukukisko, katos, kontti tai etäsijainti — määrittää, sovelletaanko tuulettimella vai moottorilla varustettua kokoonpanoa.
3. Työpaikan ympäristön lämpötila ja korkeus — Molemmat tekijät vaikuttavat jäähdyttimen tehoon ja saattavat vaatia kompensoimista suuremmalla sydämen pinta-alalla tai lisätuulettimen teholla.
4. Käyttömäärä — pääteho, jatkuva, hätävalmius — vaikuttaa suunnittelussa vaadittavaan lämpömarginaaliin.
5. Erityiset ympäristövaatimukset — altistuminen rannikolle/suolavedelle, aavikon korkea lämpötila tai offshore-meri — määrittää materiaali- ja pintakäsittelyvaatimukset.

Suunnittelutiimimme voi vertailla moottorimalliasi täydelliseen tuotantotietokantaamme ja suositella optimaalista jäähdyttimen kokoonpanoa. Mukautetut mitat, epästandardit liitännät ja OEM-vaihtovaatimukset ovat kaikki vakiopalvelumme piirissä.
